 31.定電流LEDチェッカー


★ Microsoft Word での 図形描画、設定方法 ★

オートシェイプで図形を作ったけど、改行すると図が勝手に動いてしまったり、位置を変えると他の図が動いてしまうという方に、書式設定の仕方の説明です。


  作りたい図形を描く。
大きさは適当でよい。

作った図形を選択し、右クリック、
オートシェイプの書式設定を選ぶ。

サイズタブをクリックし、左図の画面にする。
高さ、幅を数値で入力。
スイッチやLED、穴あけの大きさなど、この画面で直接設定する。
次に、レイアウトタブをクリック、
ここで、配置を「前面」とする。
ここが、「四角」とか「外周」とかになっていると、改行キーや他の図形の移動で、位置が勝手に動いてしまう。

その後、下方にある「詳細設定」ボタンをクリック。
詳細設定画面にて、
横書き、縦書き、いずれも基準を「ページ」とすることで、用紙の左上からの距離を指定することが出来ますので、このようにして、指定した位置に図形をセットすることが出来ます。

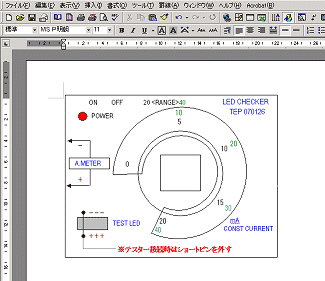

こうして出来たデザインを印刷します。
多少のズレは出ますが、ほとんど思った位置に印刷できますので、たいへん便利です。

その他に、文字はテキストボックス(図と同じ扱いになります)で配置、
図形同士の前後関係などを考慮する必要があるかもしれません。
